AH-F系列粉塵防爆接線盒（DIP）

詳細信息
AH-F系列粉塵防爆接線盒（DIP）
AH-F type dust explosion-proof junction box (DIP)

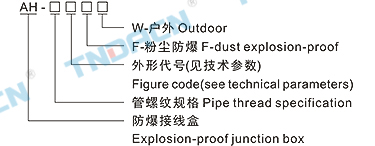

型號含義 Modelimplication
適用范圍 Applications

1.20區、21區、22區危險場所；
2. 可燃性粉塵環境；
3. 戶內、戶外(IP65、IP66*)；
4. 溫度組別：T1~T4/T5/T6；
5.應用于石油、化工、航天、軍工等場所。
1.Hazardous:division zone 20,21,&22;
2.Flammable dust atmospheres;
3.Indoor or outdoor(IP65,IP66*);
4.Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, Chemical industry, spaceflight,
war ind-ustry and so on.

產品特點 Features
1.殼體采用高強度鋁合金一次性壓鑄成型，表面經高速拋丸
清理后高壓靜電噴塑。外殼結構緊湊合理、材質密度高強
度好、防爆性能優良，表面塑粉附著力強，具有良好的防
腐能力，表面光潔，美觀大方；
2.進出線口有多種方式及規格。
3.進出線口螺紋可特制。
4.鋼管或電纜布線。		 1.Shell made of high strength aluminum alloy casting off the surface
after blast cleaning by high voltage electrostatic spray. Shell
compact structure, high density material strength, Explosion-proof
performance, the surface of plastic power adhesion ability with
good anti-corrosion, the surface smooth, elegant appearance.
2.Inlet or outlet has many kinds of modes and specifications.
3.Thread specification can be specially designed.
4.Wiring with steel tube or cable.
主要技術參數 Main technical parameters
防爆標志
Ex-mark		 額定電壓(V)
Rated voltage
 		 額定電流(A)
Rated current		 防腐等級
Corrosion-proof
-class		 防護等級
Protection grade
DIP A20 TA,T6等效于 Ⅱ1D ExtD A20 T6(歐標) 380 20 WF1 IP54
*IP55

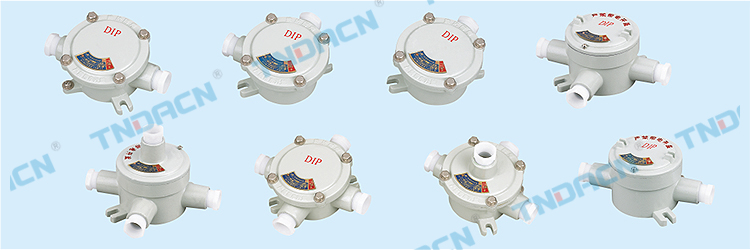

隔爆型接線盒代號，外形及名稱一覽表 Flame-proof junction box code, outline and descriptions as the following table.

代號
Code		 外形
Outline
 		 名稱
Name		 代號
Code		 外形
Outline		 名稱
Name
A
B
C
D
E		 一通平 1 entry in horizon
二通平 2 direct entries in horizon
三通平 3 entries in horizon
四通平 4 entries in horizon
直角二通平 2 perpendicular entries, in horizon		 F
G
H
I
J		 一通吊 1 entry hung type
二通吊 2 direct entries hung type
三通吊 3 entries hung type
四通吊 4 entries hung type
直角二通吊 2 perpendicular entries, hung type

注：
1.“”表示平蓋，“”表示吊蓋
2.在正常情況下，吊蓋與通頭同口徑，如特殊要求可特制。、
3.通頭一般為圓柱管螺紋G1/2"、G3/4"、G1"如特殊要求可特制。
Note:
1.""horzontal cover,"" hung cover.
2.Generally the diameter of entry is equal to that of hung cover hole. special requirement can be available.
3.The entry is often made as pipe thread G1/2", G3/4",G1", also special requirement can be made.

外形及安裝舉例 Outline and mounting example

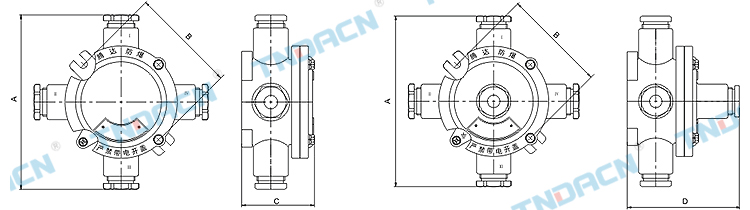

接線盒外形尺寸 Junction box outline & dimension

電纜外徑(φ,mm)
Cable's outer
diameter		 管螺紋
(G)
Pipe thread		 A B C D 電纜外徑(φ,mm)
Cable's outer
diameter		 管螺紋
(G)
Pipe thread		 A B C D
φ8~φ10
φ8~φ14
φ12~φ18		 1/2
3/4
1		 163
163
163		 110
110
110		 65
65
65		 110
110
/		 φ15~φ23
φ18~φ30
φ25~φ38		 1 1/4
1 1/2
2		 185
185
225		 110
110
120		 80
80
98		 /
/
/
